Серия "АСКУЭ в коробке"

устройства на базе платформы TC65 (U41)

Программное обеспечение "ЭнергоПро ТС65" устанавливается в модемах, построенных на базе материнской платы ТС65 (в независимости от производителя устройства). Отличительные характеристики данных устройств:

·         Наличие Java машины, которая позволяет запускать пользовательские приложения;

·         Одновременная поддержка CSD и GPRS каналов;

·         Наличие различных интерфейсов подключения внешних устройств (RS232, RS485);

·         Возможность использования двух SIM карт.

 Описание устройства

Устройства на базе TC65 предназначены для организации ЛОСОД (ЛУЗОД) небольших объектов (до 15 счетчиков) и выполняют такие функции:

·         Поддержка соединения GPRS в постоянном режиме (функции Router) и проброс полученных пакетов на заданный коммутационный порт (RS232/485) – ФУНКЦИЯ  «сквозного канала».

·         Поддержка  параллельных каналов CSD/GPRS, возможность использования одной сим-карты для организации VPN сети энергокомпании/предприятия (GPRS) и обычного дозвона любого ПО по CSD  - ФУНКЦИЯ двух «сквозных каналов».

·         Опрос приборов учета (А1140, EPQS, LZQJ-XC, SL7000, ZMD)  и сохранение данных во внутренней БД (срок хранения не меньше 7 дней).

·         Формирование файлов макетов (30817, 30917) и отправка их по GPRS каналу, используя внешние SMTP сервера или выкладывание на FTP сервер.

·         Формирование пакетов данных в протоколе 60870-5-104 104 ("А.Е.С. КиевОблЭнерго", SCADA системы).

·         Использование как сигнализатора событий.

·         Возможность параметрирования по GSM/GPRS.

Состав ПО "ЭнергоПро"

ПО "ЭнергоПро ТС65" включает:

·         Модуль MES, который позволяет  работать с SD картой модема (копировать файлы, смотреть лог файлы);

·         EnergoProTC65.jar - мидлет (специальная программа), управляющая терминалом (рекомендуем скачивать последнюю версию с сайта разработчика www.vik-soft.com.ua);

·         специальное программное обеспечение  - конфигуратор устройства "EnergoProTC65".

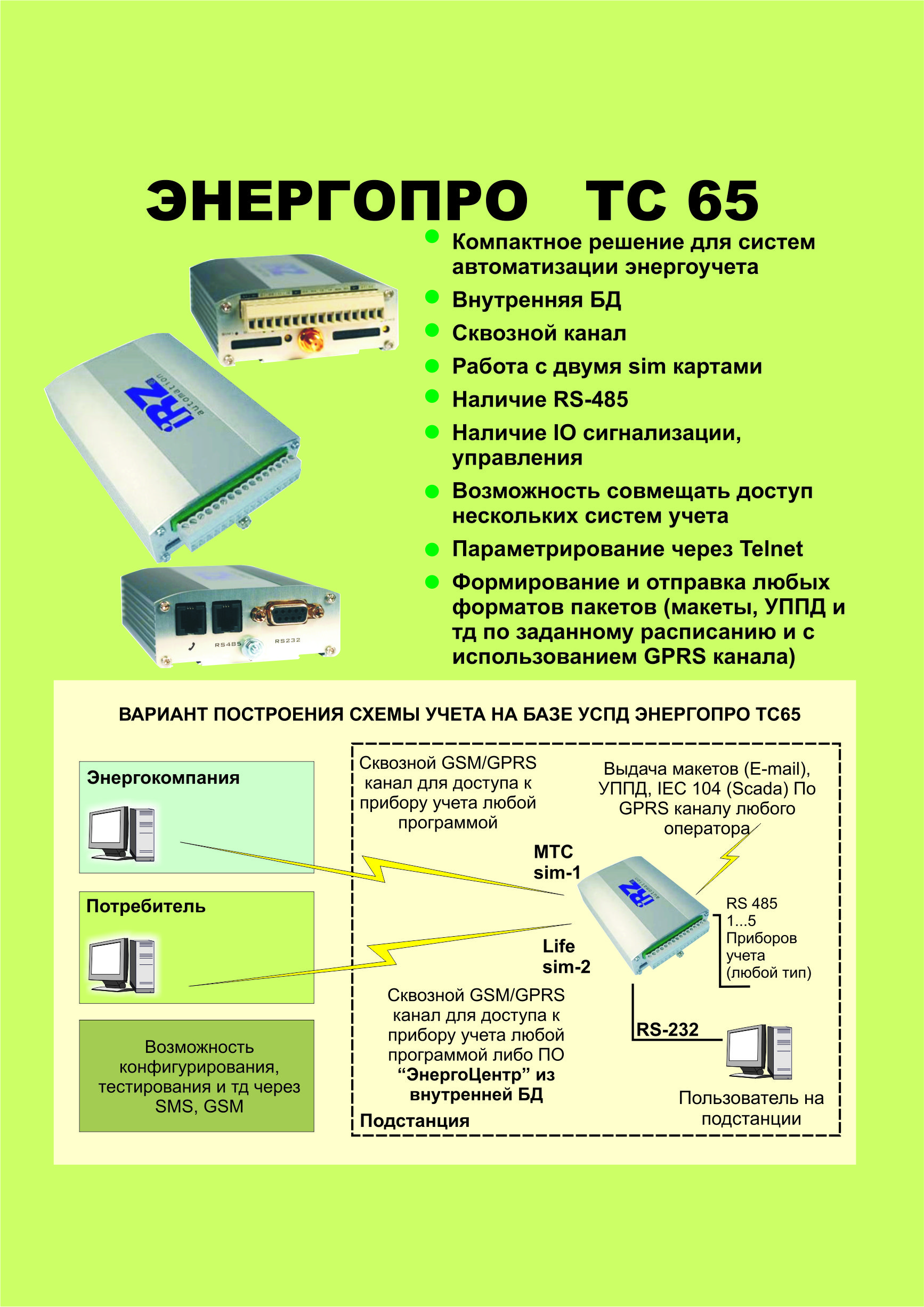

 Пример построения схемы учета на базе устройства

На рис. 1.3.1. показана структурная схема построения схемы учета на базе УСПД "ЭнергоПро ТС65".
