Параметри ЕЦ для видачі інформації по 104 протоколу для зовнішніх систем СКАДА


При необхідності видачі даних у зовнішні оперативні системи, можна скористатись встроєнною підтримкою протокола IEC 60870-5-104.

Порядок дій для налаштування:

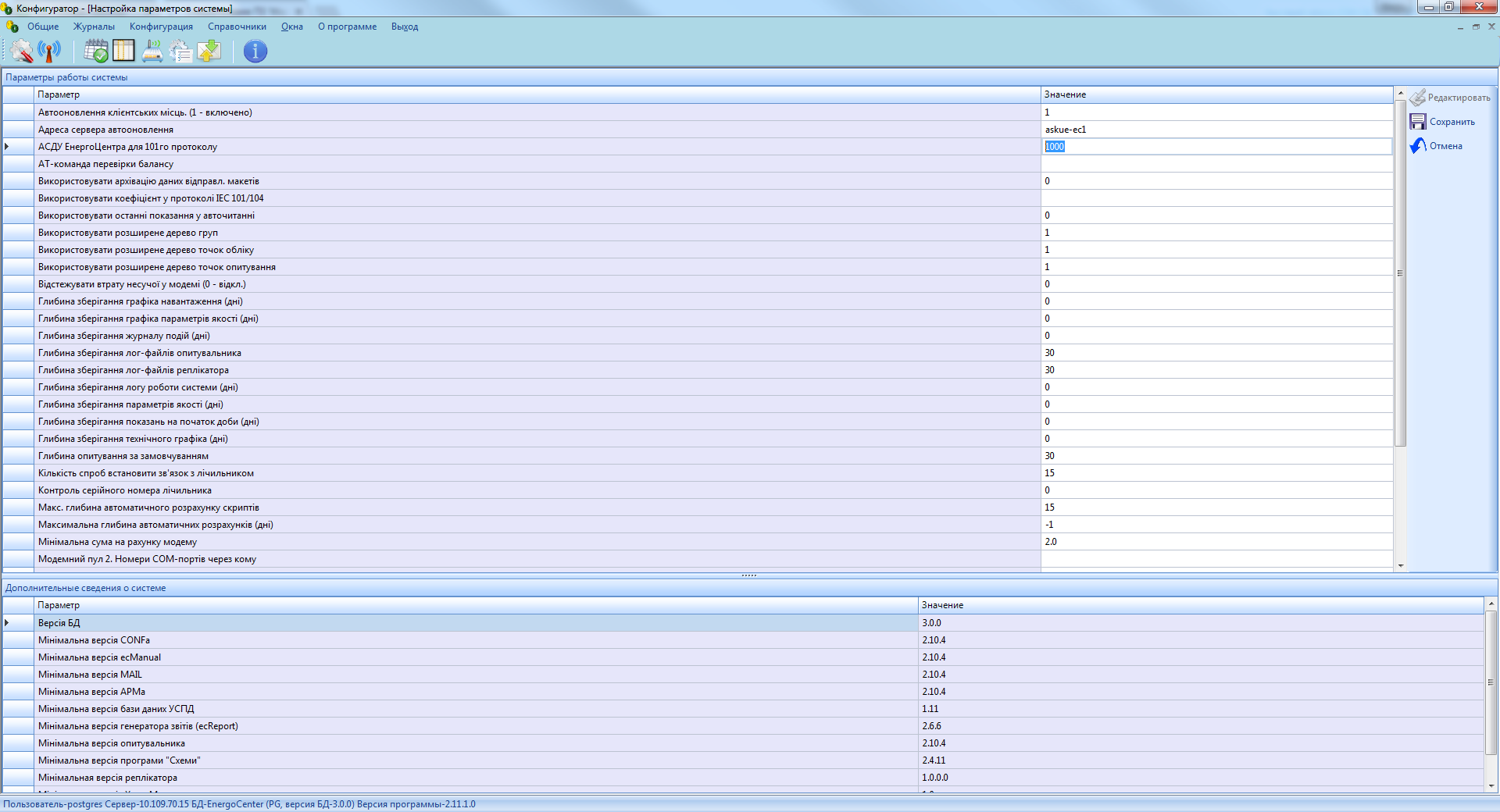

1. Задати номер АСДУ в загальних параметрах Конфігуратора системи (одна адреса на весь ЕЦ)

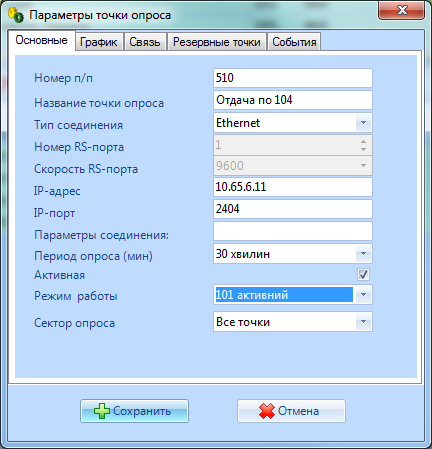

2. Створити точку опитування для модуля Реплікатор (який  буде слухати ip порт і віддавати дані).
ВАЖЛИВО!!! ip адреса в цьому випадку не важлива!!!

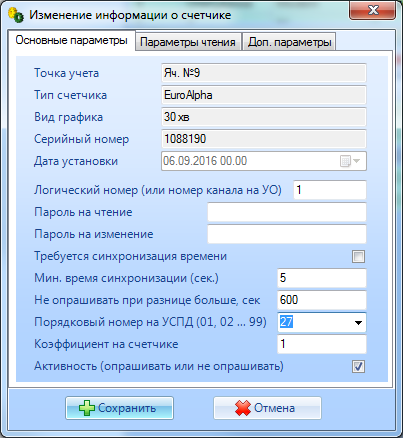

3.Прив'язати до точки опитування потрібні лічильники і встановити їхні кодові номери в середині АСДУ (поле для заповнення -  "Порядковий номер на АСДУ").



4. Запустити модуль Ріпликатор (EnergoCenter\Replicator.exe)
